Vista Lago Maggiore dalla Veddasca

Vista Lago Maggiore dal Monte Cadrigna in Veddasca 1304m s.l.m

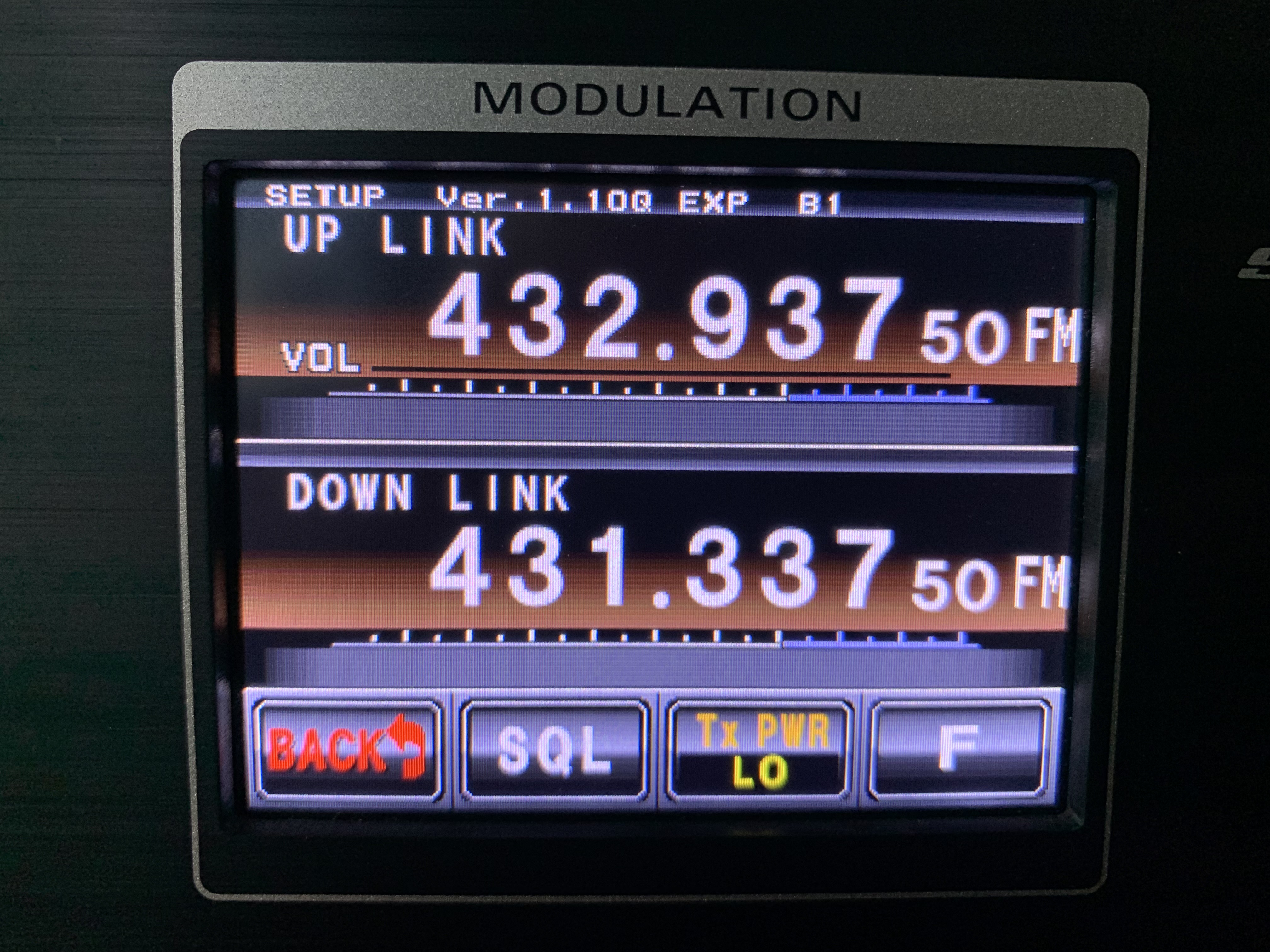

Display ripetitore Yaesu DR-1X

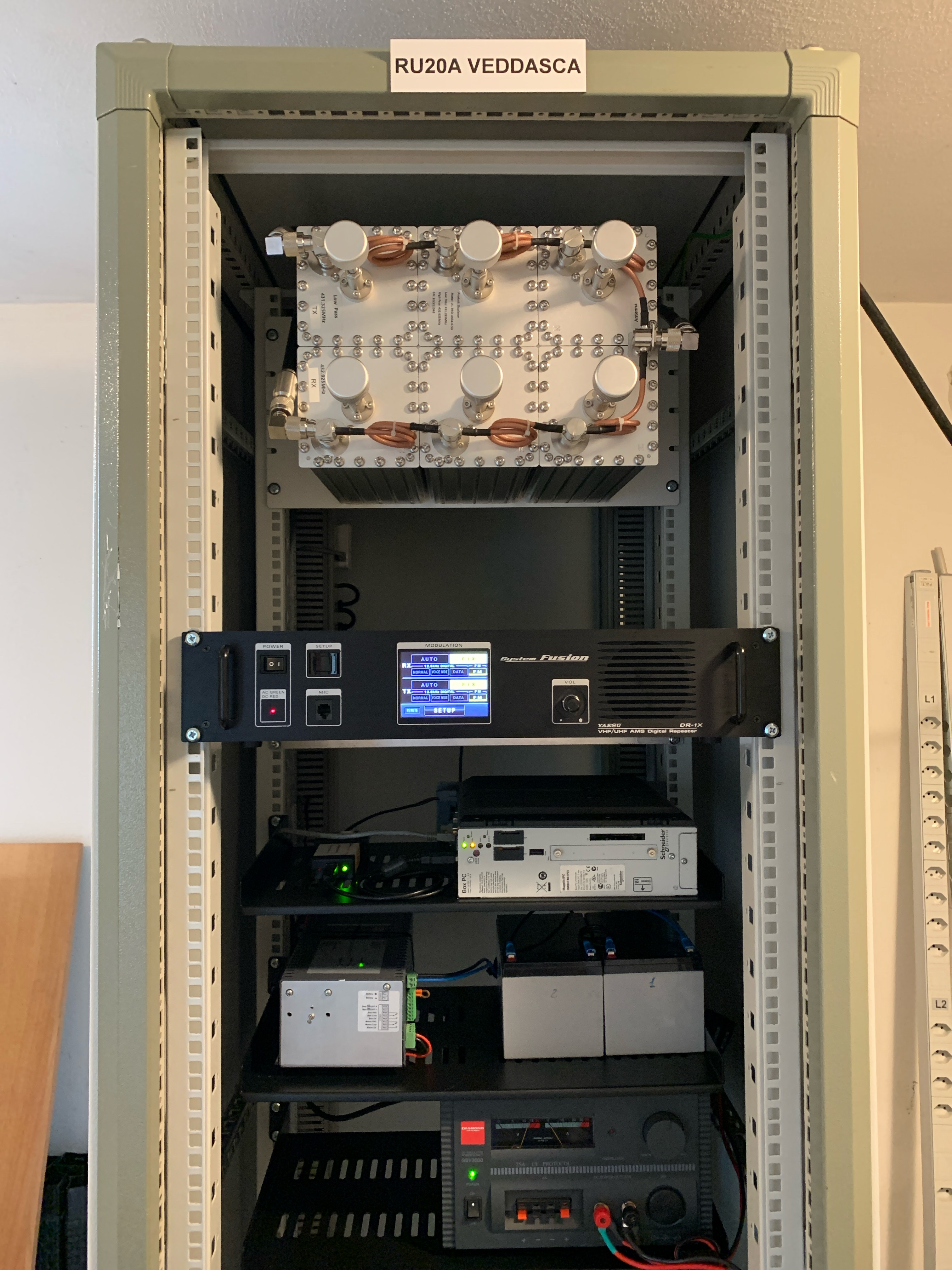

Rack ripetitore

Impostazioni radio utente:

RX: 431.337,5 MHz (Down link - TX ripetitore)

TX: 432.937,5 MHz (Up link - RX ripetitore)

Shift: +1.6MHz

Tono(CTCSS): 156,7 Hz

NB: Il TX non trasmette il tono(CTCSS) ma in via sperimentale trasmette il DCS con codice 074, vedi nota (X1)

Potenza ERP calcolata: 8.5W ERP

Antenna: Verticale Diamond X300

Ripetitore: Yaesu DR-1X

Modo: FM - No digitale

Identificativo sintesi vocale ripetitore ogni 20 minuti :

Vecchia denominazione: RU20 Alfa

Nuova denominazione: RU107

Time out TX ripetitore: 10 minuti

Echolink

Nodo: 555022   IW2NOO-L

Comandi DTMF nodo Echolink:

*   Identificativo ripetitore e nodo

# Disconnetti il nodo a cui il sistema è connesso

88 Stato del nodo

99 Riconnetti all'ultimo nodo connesso

000 Conference ITALNET

001 Conference ITALSWISS

100 Ripetitore di Roma

200 Connessione rapida al ripetitore Aprica, Sondrio

300 Connessione rapida al ripetitore di Cles Val di Non, Trentino

800 Connessione rapida al nodo conference di IW8FER / IW8FER-R di Gerardo

900 Connessione rapida al ripetitore HB9UHF in zona Locarno Svizzera

E' possibile aggiungere ulteriori connessioni rapide su richiesta



Esempio di connessione alla rete "Radio Trentino Network" nodo: 348273

Seguire i seguenti passi:

1) Verificare che il ripetitore non sia utilizzato da altri utenti e sia disponibile per evitare discussioni e per educazione

2) Eseguire il comando:  per disconnettere possibile nodo collegato, non verrà data nessuna risposta dal sistema

3) Digitare il numero del nodo ES:  348273 attendere 5 secondi dopo la coda del ripetitore, verrà data la conferma  o meno della avvenuta connessione al nodo richiesto tramite sintesi vocale

"Connected" = nodo connesso

"Time out" = nodo non connesso

4) Se per qualche motivo la rete a cui è connesso il nodo non è stabile o in assenza di traffico potrebbe disconnettersi, verrà data segnalazione tramite sintesi vocale

"Nominativo"+"Disconnected" = il nodo si é disconesso

Dove si trova:

Il ripetitore è installato presso la mia residenza in località Veddasca - Maccagno (VA)

Altitudine: 1153 m.s.l.m

WW locator: JN46JB37

ITU zone: 28

Regione: 2 Lombardia

Provincia: VA (Varese)

Note:

Il  ripetitore è collegato al sistema Echolink h24

Inoltre è provvisto di batteria tampone da 80Ah\12V



(X1) Per il corretto uso del ripetitore non é necessario l'utilizzo del DCS(DTCS)

Va impostato solamente il Tono(CTCSS): 156,7 Hz come indicato sopra

Significato di DTCS = Digital Tone Code Squelch

Significato di DCS = Digital Code Squelch

In pratica impostando il DCS(DTCS) lo squelch si aprirà solamente quando verrà ricevuto il codice 074

Configurazione di esempio per Icom:

-TONE: TONE(T)/DTCS(R)

-REPEATER TONE: 156,7

-DTCS CODE: 074

-DTCS POLARITY: TR-RN



Link:

Stato link nodi Echolink

Echolink

Elenco ripetitori a cura di IK2ANE Walter

Mappa ripetitori e altri servizi

Circolare 16/05/2022 ripetitori radioamatoriali

Interessante conclusione normativa

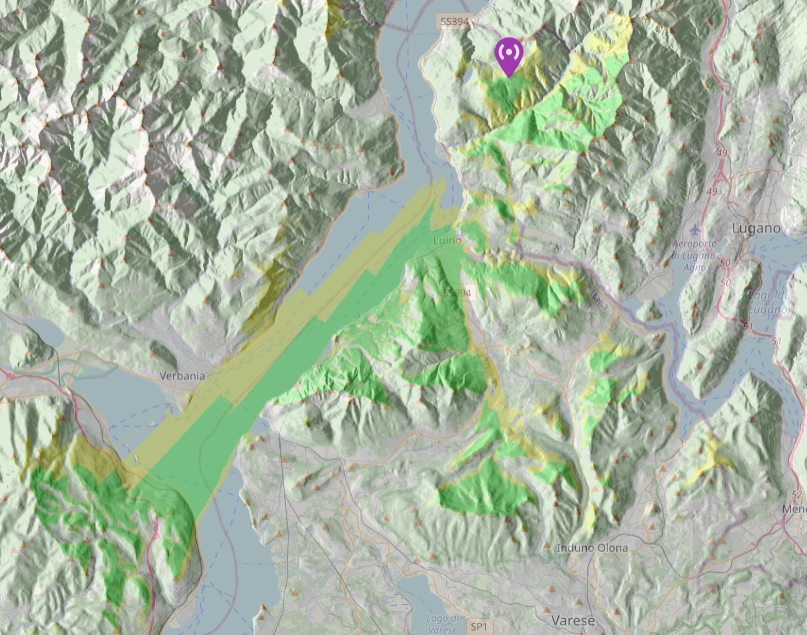

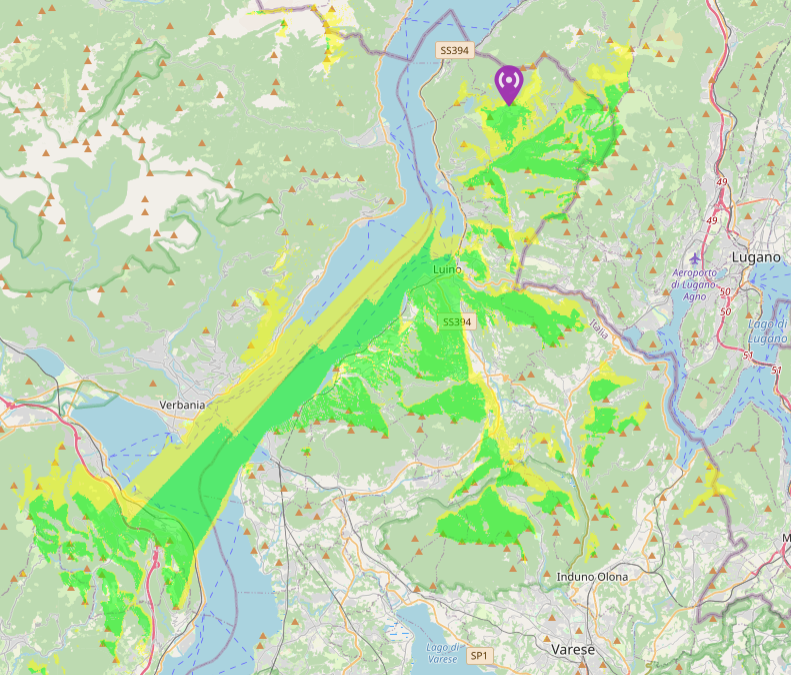

Simulazione copertura locale

Suggerimenti e commenti  sono sempre ben accetti !

Ultimo aggiornamento: 05/09/2024
