Il preamplificatore mostarto in questo articolo è stato ricavato in parte dal kit di Nuova Elettronica LX1140

Lo schema elettrico del preamplificatore utillizza due doppi triodi Russi 6H3Π(6N3P)

Lo schema è di mia progettazione e pertanto non è stato ricavato da altre pubblicazioni

Per la simulazione e progettazione del circuito ho utilizzato LTSpice di Analog Device, software free scaricabile qui

La libreria utilizzata per la simulazione del doppio triodo 6H3Π in LTSpice è di Norman Koren, Koren_Tubes.lib  scaricabile qui Koren_Tubes

La libreria verrà scaricata come file.TXT, va rinominato come: Koren_Tubes.lib per poter essere utilizzata in LTSpice

Quanto prima sarà possible scaricare l'intero progetto

NB:

⚠️ IL PRESENTE CIRCUITO E' ALIMENTATO CON UNA TENSIONE CONTINUA DI 💀 300V. 💀

TALE TENSIONE PUO' CAUSARE DANNI A COSE / PERSONE, PERTANTO NON MI RITENGO RESPONSABILE

DI EVENTUALI DANNI CAUSATI A COSE / PERSONE. ⚠️

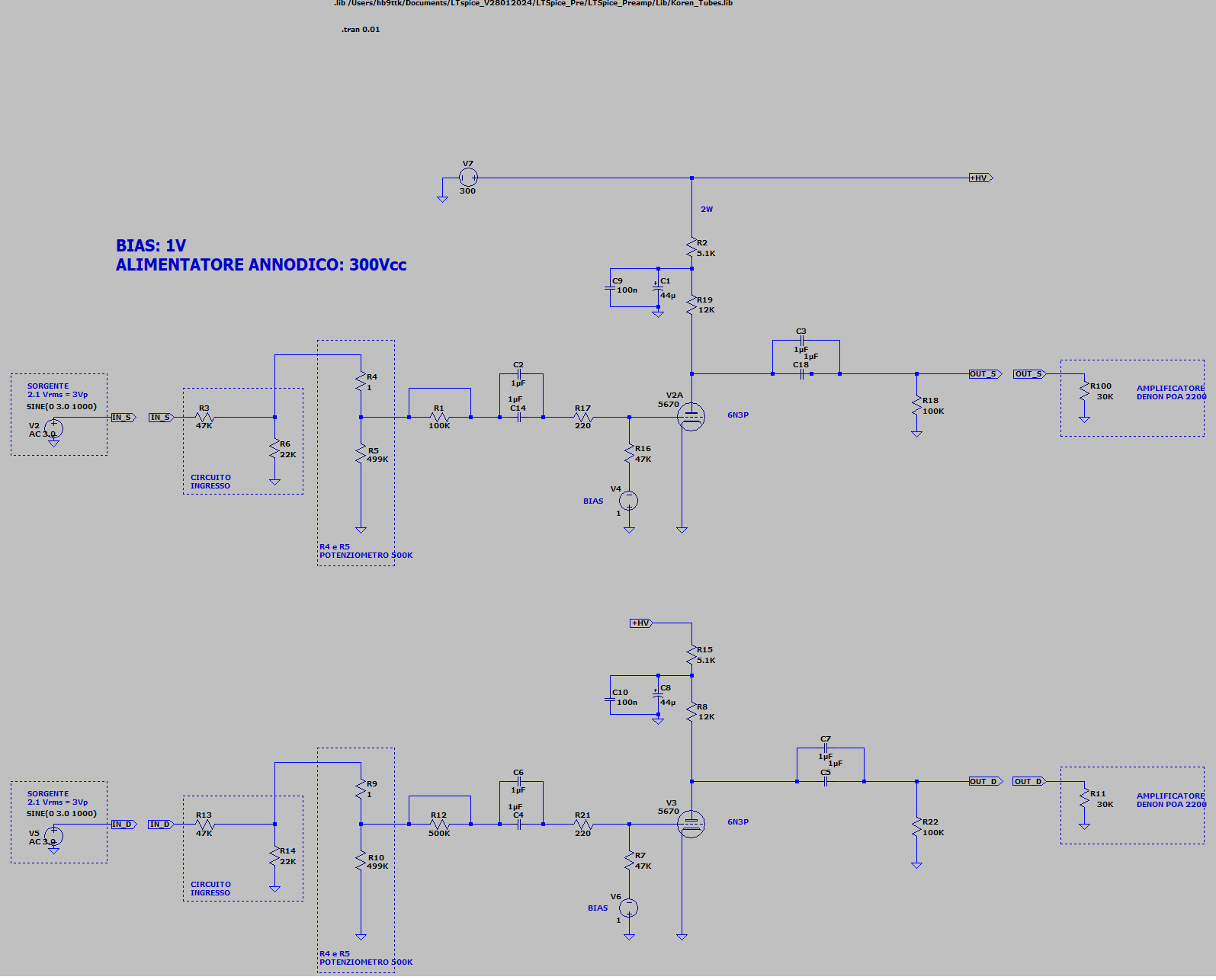

Schema versione definitiva, disegnato con LTSpice

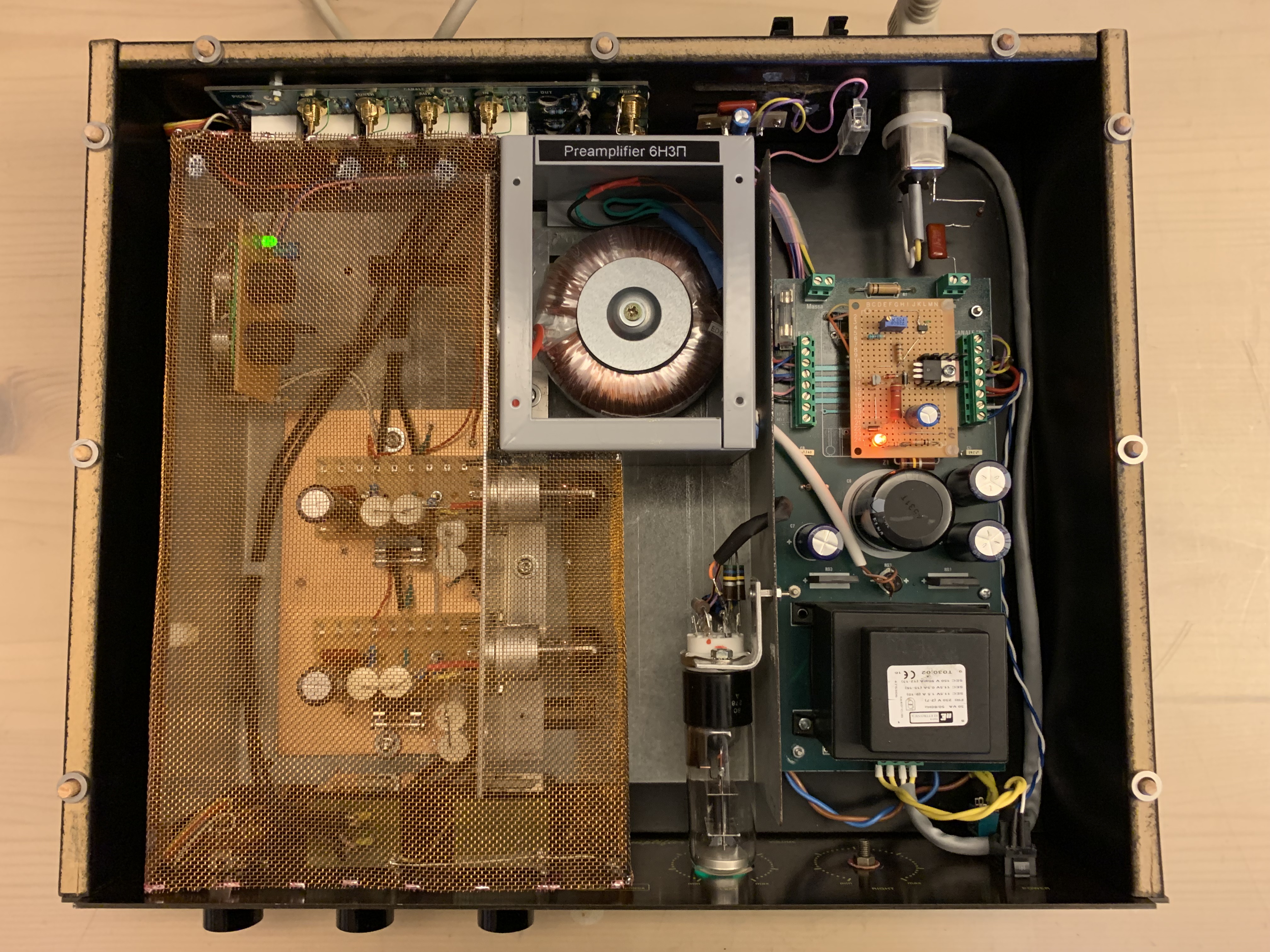

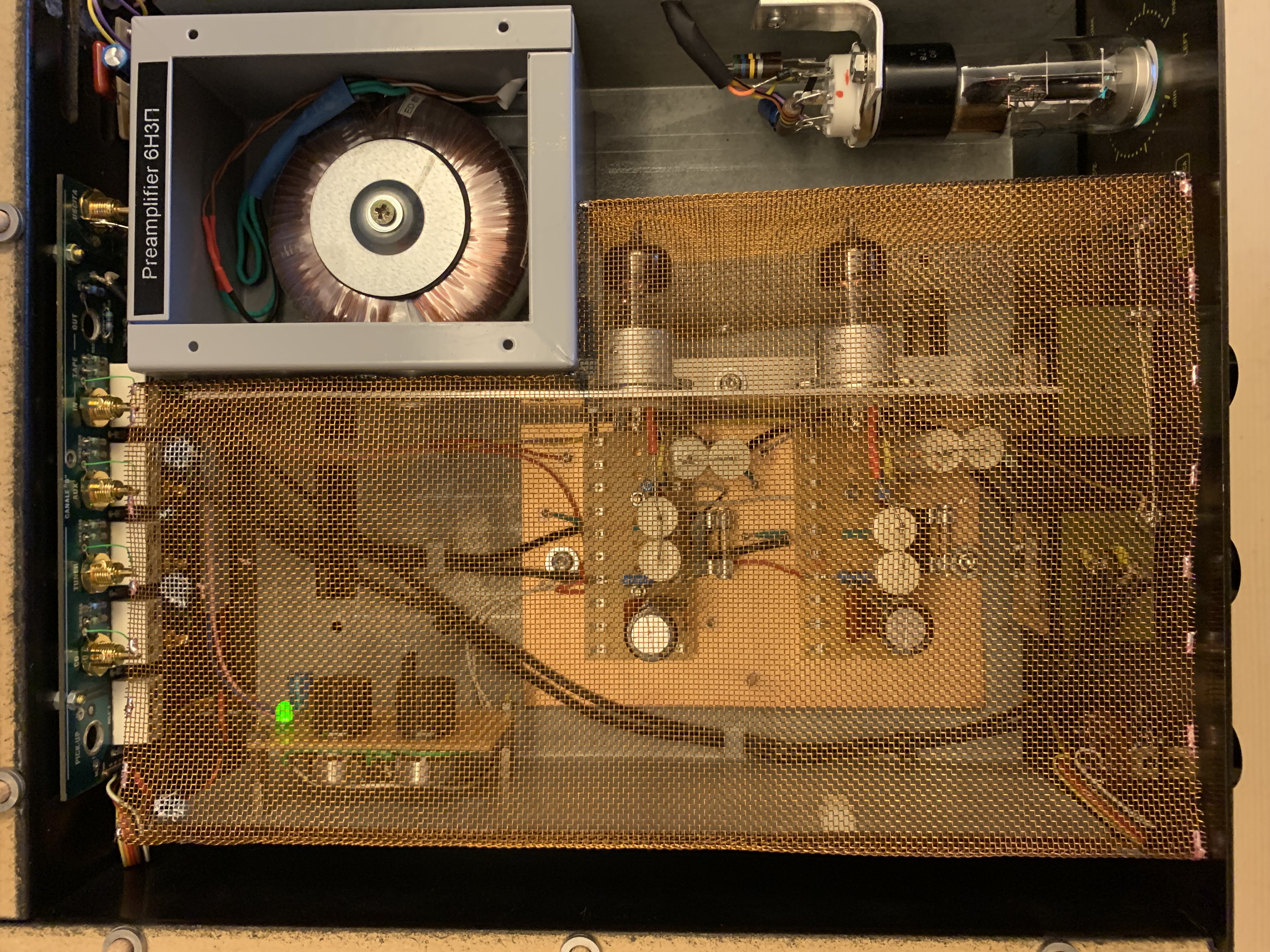

Vista interna della versione definitiva

La rete è usata come schermo dato che il mobile è in legno

I connettori RCA montati sullo stampato LX1139, sono stati sotituiti con una versione migliore, placcati in oro e isolamento in teflon

Notare l'occhio magico in basso sulla destra, verrà utilizzato per indicare il livello del segnale in ingresso

Notare il circuito del BIAS in alto a sinistra con il led verde attivo



Nella parte inferiore si puo notare l'alimentatore originale(Nuova Elettronica LX1141) modificato

Nell' alimentatore annodico è stata sostituita l'impedenza di filtro con un circuito stabilizzatore di tensione basato sull' LR8N, uscita: 300Vcc

L'alimentatore annodico è alimentato dal trasformatore toroidale racchiuso nella scatola di metallo

L'alimentatore annodico originale viene utilizzato per alimentare l'occhio magico

I filamenti delle valvole sono alimentati a 6,3Vcc stabilizzati

In basso a destra si nota la rete RC composta da un condensatore 100n e una resistenza 1M.ohm

La rete RC è connessa tra il pin di terra del connettore 230Vac e la massa comune

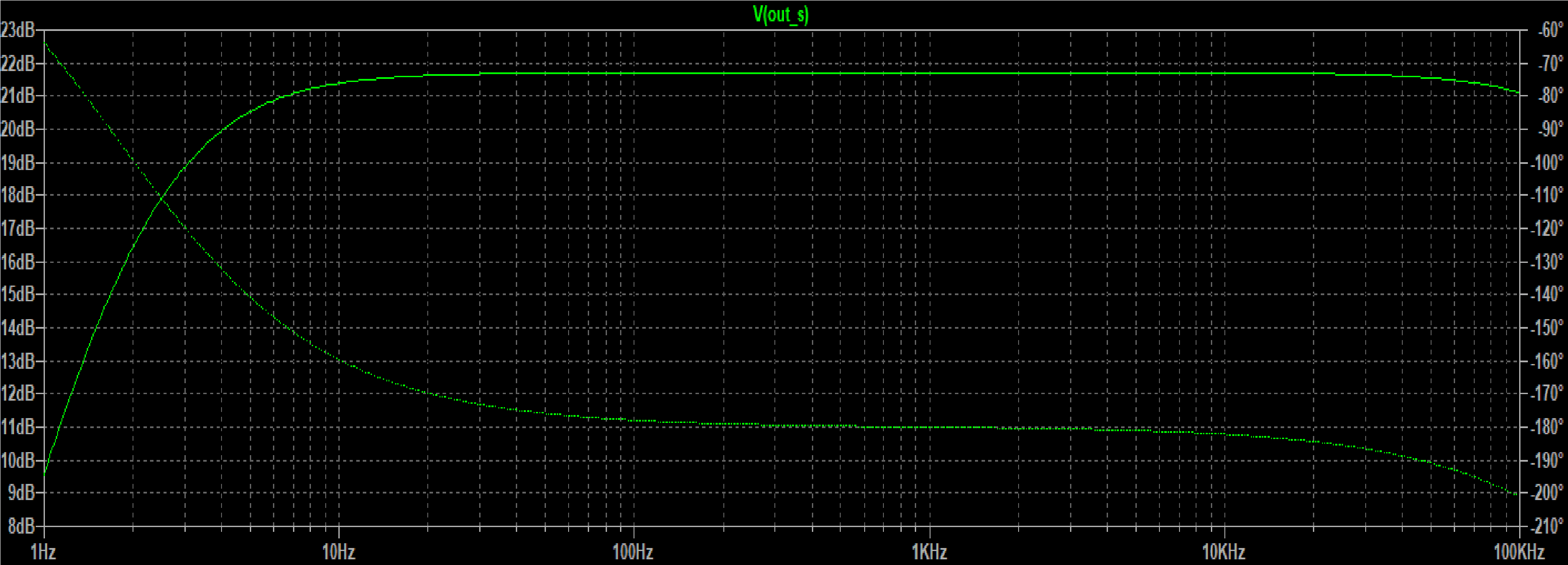

Banda passante calcolata con LTSpice di un singolo canale

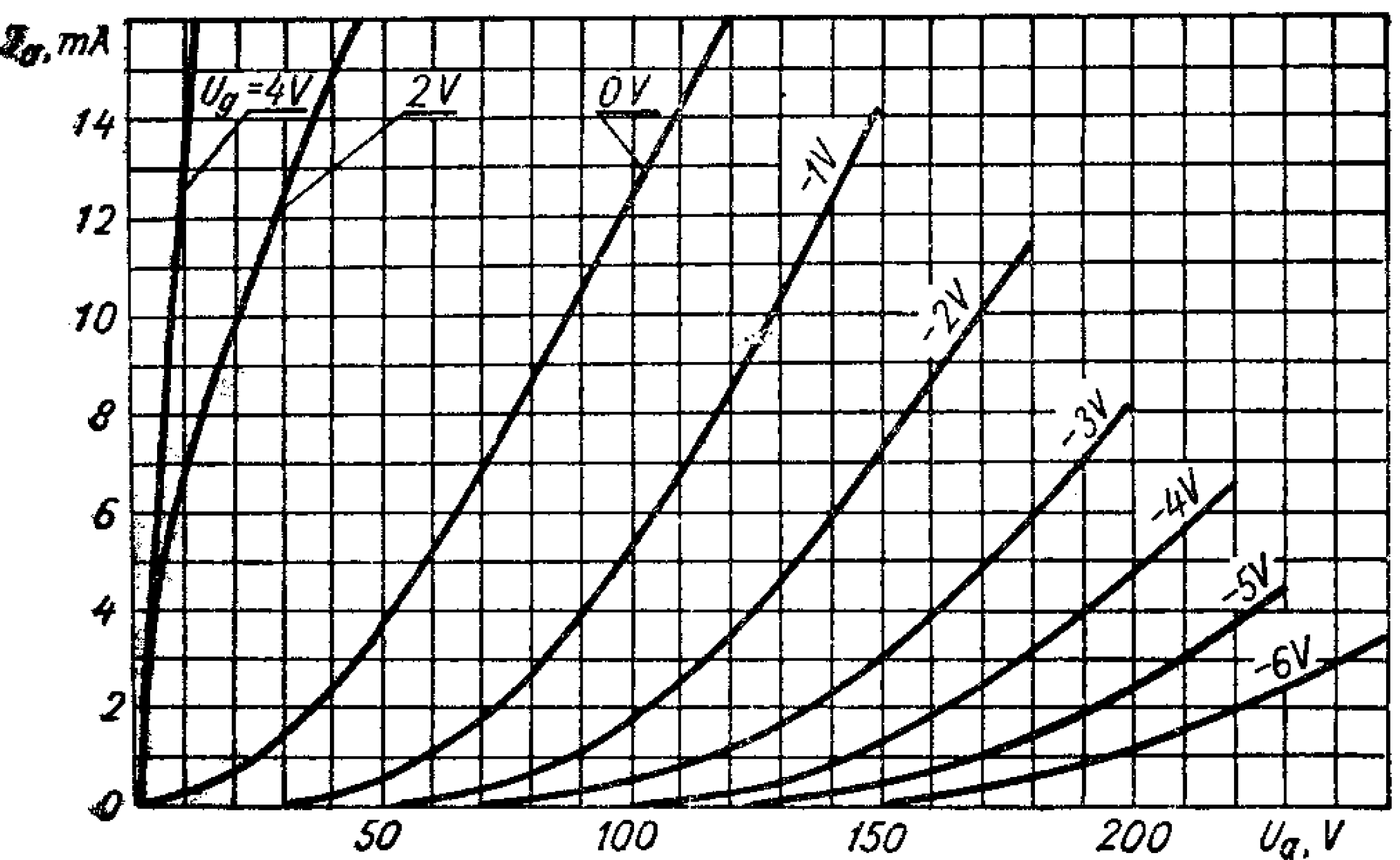

Grafico 6H3Π da datasheet originale scaricabile qui

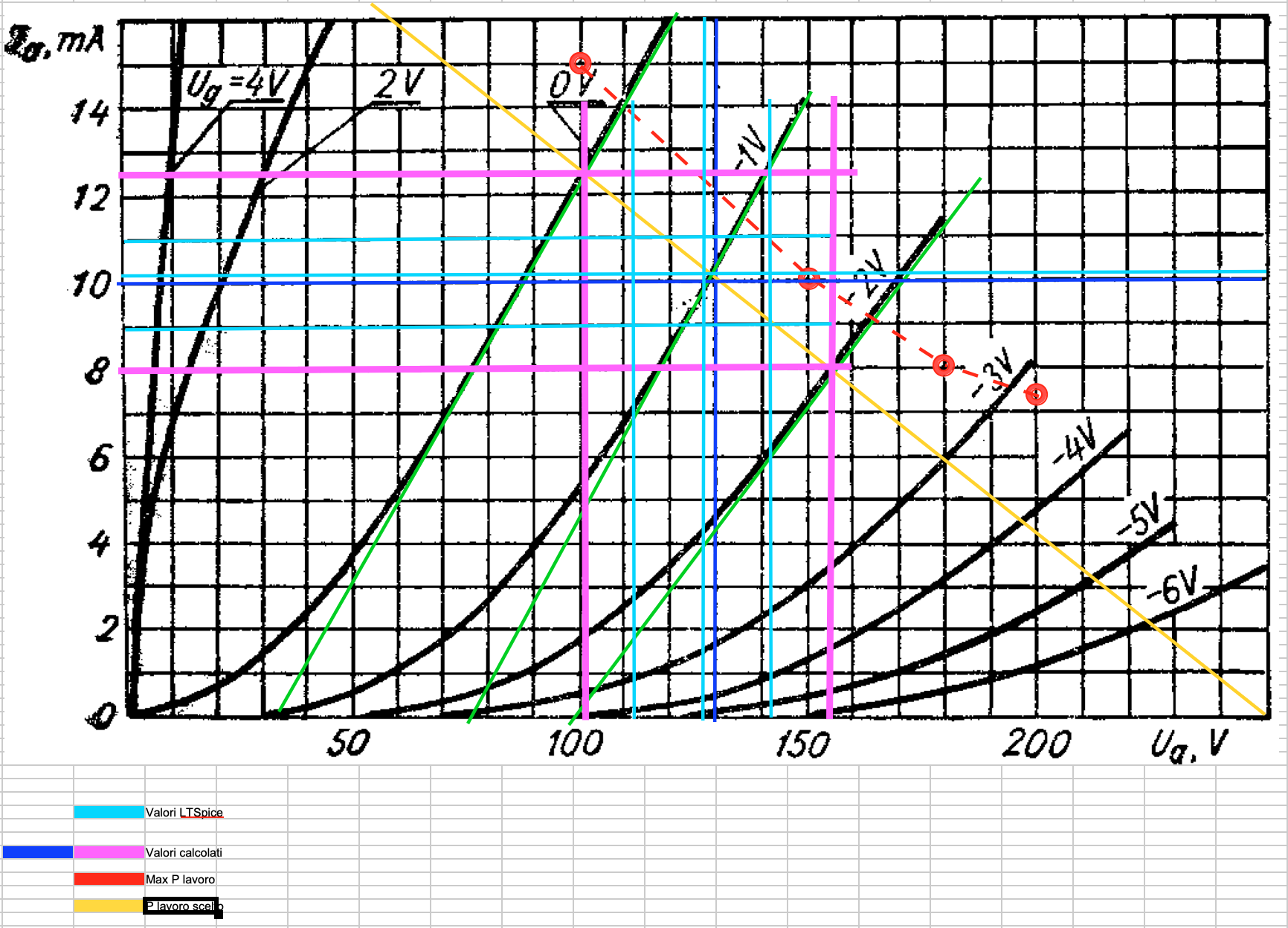

Grafico con il punto di lavoro scelto, vedi retta di colore oro

La linea tratteggiata in rosso indica la massima dissipazione annodica ammessa di 1,5W

Le rette in azzurro sono ricavate da LTSpice

Le rette in blu e rosa sono state ricavate dal grafico prefissando il punto di lavoro con BIAS a -1V



Schema alimentatore annodico, non è un mio progetto

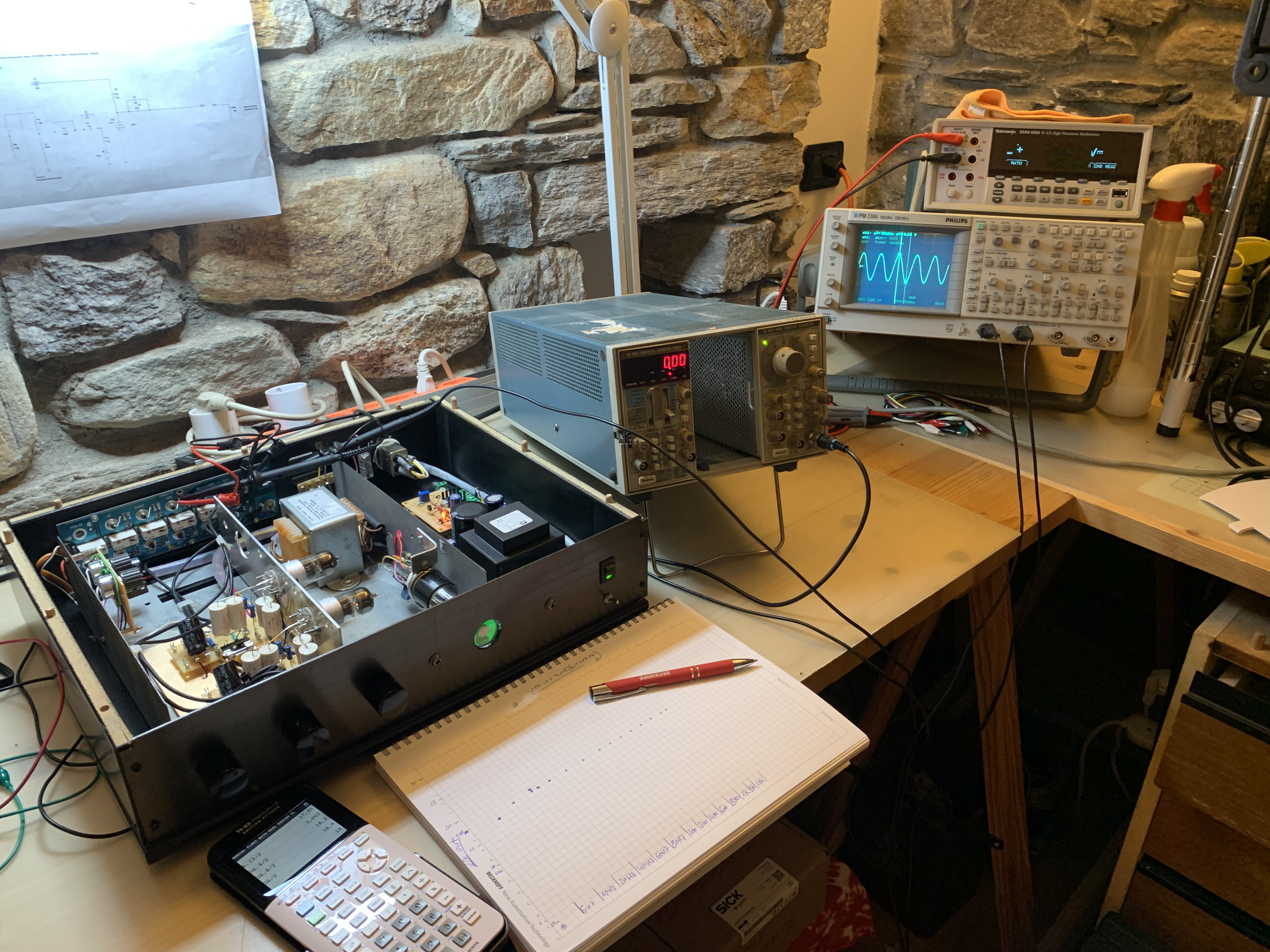

Misure prototipo

Si nota l'occhio magico  🥰 acceso



Prototipo in test

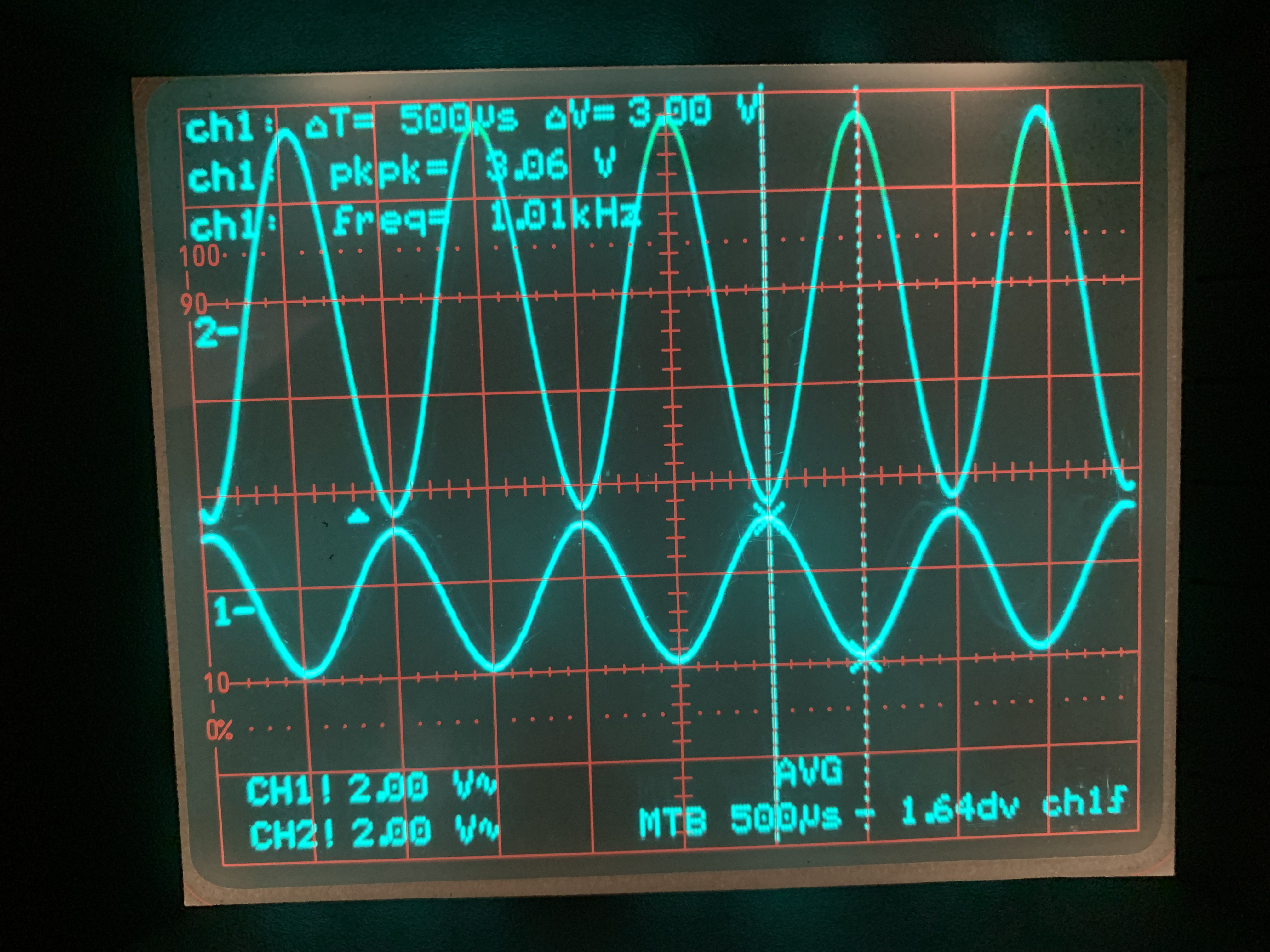

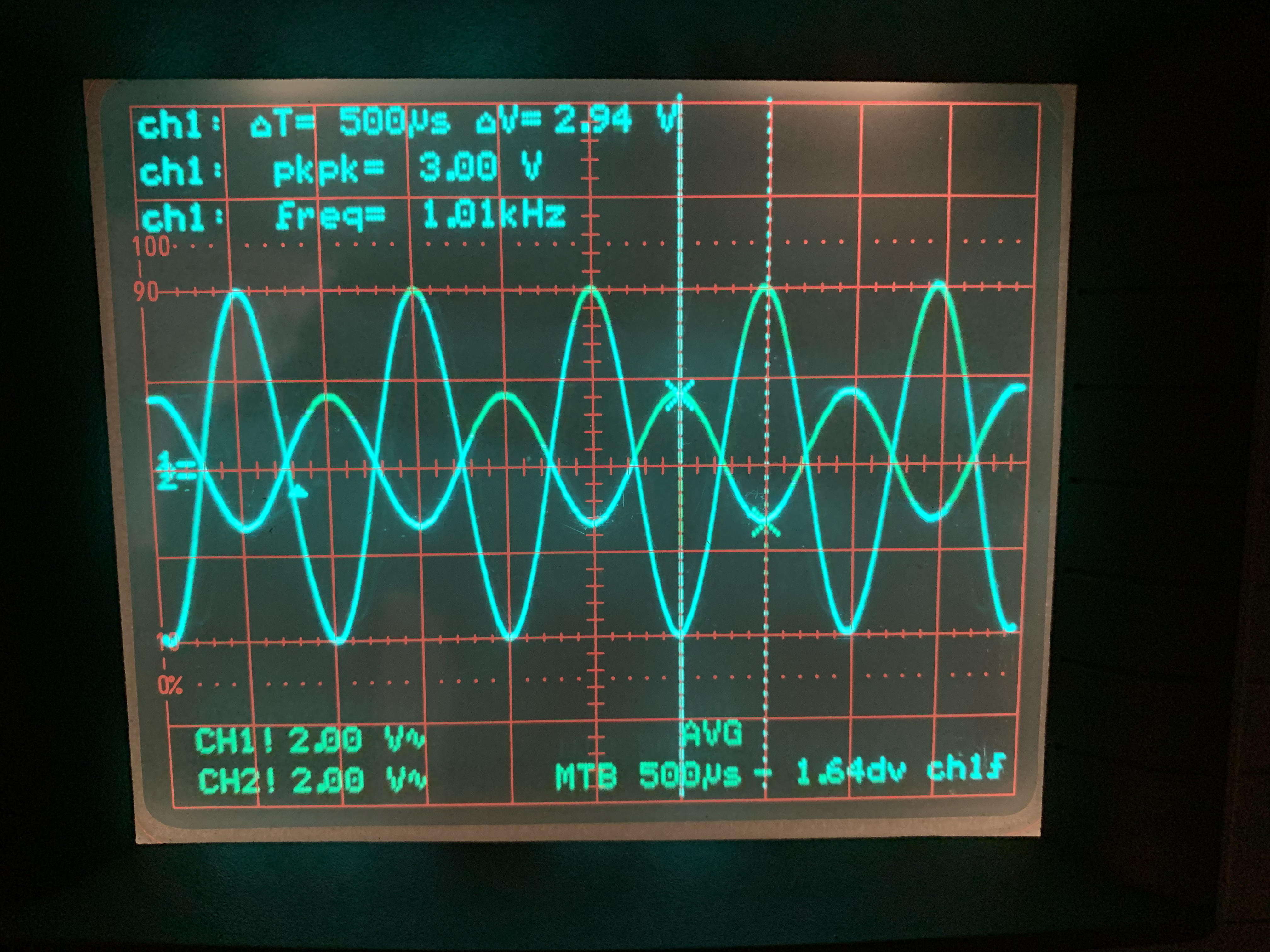

Fase tra segnale in ingresso e uscita



Fase tra segnale in ingresso e uscita



Banda passante ricavata manualmente con l'utilizzo dell'oscilloscopio a due canali durante i primi test

WORKS IN PROGRSS...
